Praktisk guide för att välja, använda och underhålla en kabelupprullare

Vad är en kabelrulle och var används den

A kabelrulle är en spoleformad enhet som används för att lagra, transportera och distribuera elektriska, fiberoptiska eller mekaniska kabel. Vanligt inom konstruktion, evenemang, filmuppsättningar, verktyg och industrianläggningar, kabelrullar minskar trassel, skyddar ledare och förenklar hanteringen av långa kabeldrag. Att förstå typerna och de viktigaste tillämpningarna hjälper dig att välja rätt rulle för ett jobb istället för att gissa bara utifrån dimensioner.

Typer av kabelupprullare och urvalskriterier

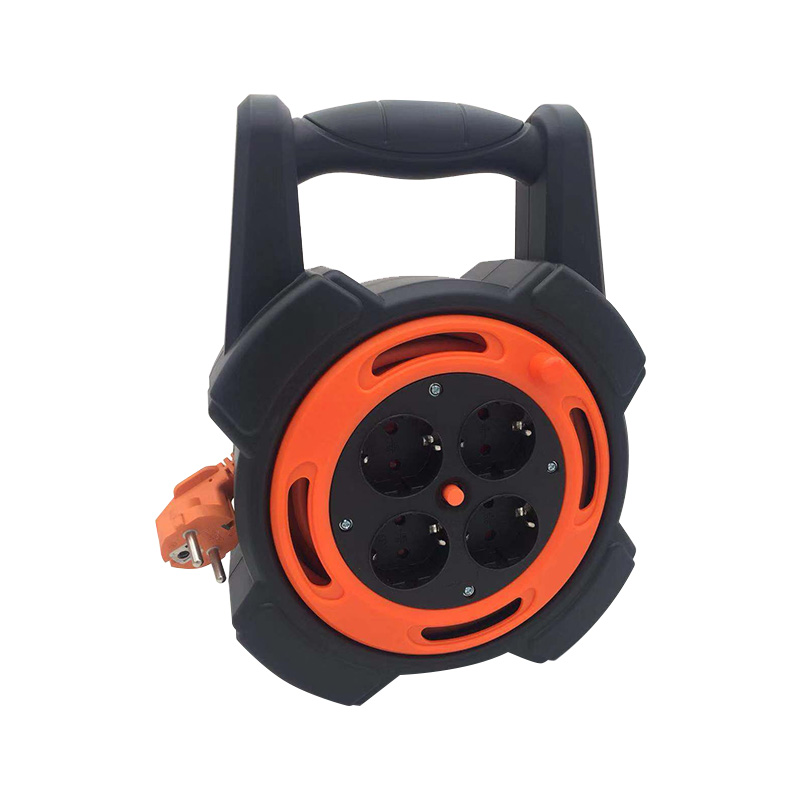

Det finns flera standardtyper av kabelrullar: fasta spolar av trä eller plast för frakt, bärbara fjäderdrivna rullar för tillfällig kraft, motoriserade rullar för långa körningar och hopfällbara eller hopfällbara rullar för förvaring. Välj en rulle baserat på dessa praktiska kriterier:

• Kabeltyp och diameter: ledare/isoleringstjocklek bestämmer trumdiameter och flänsavstånd.
• Kapacitet (längd): hur många meter eller fot du behöver lagra — välj en rulle med minst 10 % extra utrymme för att undvika snäva kurvor.
• Belastningsklass: för tunga armerade kablar måste rullen och axeln bära vikten säkert.
• Portabilitet: handveva eller fjäderindragande rullar för frekventa rörelser; motoriserade rullar där hastighet och repeterbarhet spelar roll.
• Miljö: utomhus, våta, frätande eller livsmedelsklassade inställningar kräver lämpliga material och beläggningar.

Storleksguide: matchande kabeldimensioner till rullens specifikationer

Korrekt dimensionering av en rulle förhindrar skador under utplaceringen. De två nyckeldimensionerna är trumdiameter och flänsbredd. Trummans diameter styr den minsta böjradien; flänsbredden avgör hur snyggt svängarna staplas.

Beräkna den minsta trumdiametern

Tillverkare anger vanligtvis en minsta böjradie som en multipel av kabeldiameter. Till exempel, om en kabel kräver en minsta böjradie på 10× kabeldiameter och din kabels ytterdiameter är 12 mm, måste cylindertrummans yta tillåta den radien - ungefär en trumdiameter större än 240 mm. Följ alltid kabeltillverkarens rekommendationer och välj nästa större standardtrumma om mellan storlekarna.

Välj flänsbredd och spollängd

Flänsbredden bör överstiga den naturliga staplade bredden för alla varv plus 10–15 % för säker stapling. Om din kabel lindas till en stapel på 200 mm bred, välj ett flänsavstånd på ~230–240 mm. Detta förhindrar kantkrossning och håller lagren i linje under indragning.

Material och konstruktionsöverväganden

Rullar är vanligtvis gjorda av trä, stål, aluminium eller plast med hög densitet. Var och en har kompromisser:

• Trä: billig och robust för frakt; mottaglig för fukt och splittring vid grov hantering.
• Stål: hållbar med höga belastningsvärden; tyngre och kan behöva korrosionsskydd för utomhusbruk.
• Aluminium: lättare än stål och korrosionsbeständig; högre kostnad.
• Plast/komposit: lätt, rostsäker och bra för bärbara rullar; kontrollera UV- och kemikaliebeständighet.

Drift: lindning, driftsättning och bästa praxis

Korrekt lindning och utplacering förlänger kabelns livslängd och sparar tid på jobbet. Följ dessa praktiska steg:

• Inspektion före vind: kontrollera att det inte finns några hack i kabeln, kontrollera att manteln är integritet och att ändarna är säkrade.
• Kontrollerad spänning: vind med jämn, måttlig spänning; överspänning kan deformera ledarisolering.
• Skiktning: för långa längder överväg tvärläggningsskiktning eller flänsade separatorer för att undvika överlappande spänningspunkter.
• Ankarslut: säkra kabeländarna till rullens förankringspunkter för att förhindra att den lossas under transport.

Säkerhetskontroller och rutinunderhåll

Rutinkontroller minskar riskerna för fel kraftigt. Implementera följande säkerhets- och underhållsuppgifter som en del av en platschecklista:

• Visuell inspektion för spruckna flänsar, lösa bultar eller rost.
• Snurra på rullen för att se efter vingling – lagerproblem orsakar ojämn lindning.
• Smörj lager och inspektera broms- eller spänningsmekanismer varje månad vid tung användning.
• Byt ut slitna ankarpunkter och förslut trärullar som används utomhus för att förhindra att fukt tränger in.

Snabb jämförelsetabell: vanliga rulltyper

Köpchecklista: vad du ska bekräfta innan du köper

Innan du köper en kabelrulle, bekräfta dessa viktiga artiklar för att undvika dyra returer:

• Exakt kabeldiameter och total längd ska förvaras.
• Minsta böjradie och om rullen möter den.
• Belastning och axellagerspecifikation för vikthantering.
• Miljöskydd (IP-klassning, UV-beständighet, beläggning).
• Tillgänglighet av reservdelar: lager, fjädrar, flänsar och trummor.
• Garanti och överensstämmelse med lokala säkerhetsstandarder (CE, UL där det är relevant).

Enkelt underhållsschema för gör-det-själv (månadsvis)

Följ denna grundläggande månatliga rutin för ofta använda rullar:

• Rensa bort damm och lera, inspektera efter hack eller vassa kanter.
• Kontrollera lager — lyssna efter slipning; byt ut om det är bullrigt.
• Dra åt bultarna och testa bromsar/spännare.
• Förvara inomhus eller täck över för att minska UV- och fuktexponering.

Avslutande praktiska tips

Att välja rätt kabelrulle är en kombination av matchande kabelgeometri, miljö och operativa behov. Prioritera alltid en rulle som respekterar kabelns minsta böjradie och ger tillräcklig kapacitet med blygsamt extra utrymme. För tunga eller upprepade driftsättningar, investera i bättre lager och korrosionsbeständiga material — initialkostnaden tjänas vanligtvis tillbaka i minskad kabelskada och stilleståndstid. Använd inköpschecklistan och underhållsschemat ovan för att hålla rullar och kablar fungerande på ett tillförlitligt sätt på varje jobb.
